电气常用新旧文字符号对照表与二次接线图识别——继电器与元器件组详解

在电气工程领域，尤其是二次接线图中，文字符号是识别元器件、理解电路逻辑的基础。随着国家标准与国际标准的更新，许多电气文字符号发生了改变。熟练掌握新旧符号对照，并快速识别继电器等元器件组，是电气设计、施工、维护及维修人员必备的核心技能。本文系统整理常用新旧文字符号对照表，并详细讲解二次接线图的识别方法，重点围绕继电器与元器件组展开。

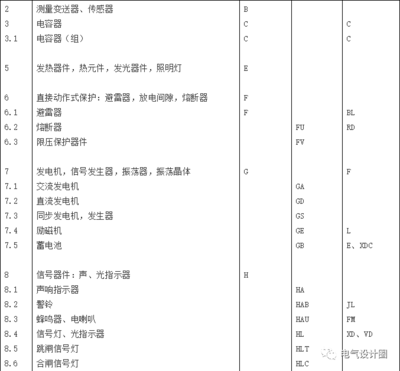

一、电气文字符号新旧对照表

我国电气文字符号标准历经多次修订，早期沿用苏联标准（GB 315-1964），后逐步采用IEC标准（GB 7159-1987、GB/T 20939-2007等）。常用元器件新旧符号对比如下：

| 元器件名称 | 旧符号（早期常用） | 新符号（现行标准） | 说明 |
|-----------|------------------|------------------|------|
| 继电器（通用） | J | K | 旧J代表继电器，新K为继电器、接触器通用 |
| 电流继电器 | LJ | KA | 旧L表示电流，新K表示继电器，A表示电流 |
| 电压继电器 | YJ | KV | 旧Y表示电压，新K表示继电器，V表示电压 |
| 时间继电器 | SJ | KT | 旧S表示时间，新K表示继电器，T表示时间 |
| 中间继电器 | ZJ | KM | 旧Z表示中间，新K表示继电器，M表示中间（注：KM也常表示接触器） |
| 信号继电器 | XJ | KS | 旧X表示信号，新K表示继电器，S表示信号 |
| 热继电器 | RJ | FR | 旧R表示热，新F表示保护，R表示热 |
| 接触器 | C | KM | 旧C表示接触器，新KM为接触器 |
| 断路器 | DZ（自动） | QF | 旧D表示断路器，新Q表示开关，F表示保护 |
| 隔离开关 | GK | QS | 旧G表示隔离开关，新Q表示开关，S表示隔离 |
| 熔断器 | RD | FU | 旧R表示熔断，D表示熔断器，新F表示保护，U表示熔断 |
| 按钮 | AN | SB | 旧A表示按钮，N表示按钮，新S表示开关，B表示按钮 |
| 行程开关 | XK | SQ | 旧X表示行程，K表示开关，新S表示开关，Q表示行程 |
| 转换开关 | ZK | SA | 旧Z表示转换，K表示开关，新S表示开关，A表示控制 |
| 电流表 | A | PA | 旧A直接表示电流表，新P表示测量，A表示电流 |
| 电压表 | V | PV | 旧V直接表示电压表，新P表示测量，V表示电压 |
| 指示灯 | XD | HL | 旧X表示信号，D表示灯，新H表示信号，L表示灯 |
| 电阻 | R | R | 新旧一致 |
| 电容 | C | C | 新旧一致 |
| 电感 | L | L | 新旧一致 |
| 二极管 | D | V | 旧D表示二极管，新V表示半导体器件 |
| 三极管 | BG | VT | 旧B表示半导体，G表示管，新V表示半导体，T表示三极管 |
| 晶闸管 | KK | VS | 旧K表示晶闸管，新V表示半导体，S表示晶闸管 |
| 变压器 | B | T | 旧B表示变压器，新T表示变压器 |
| 互感器（电流） | LH | TA | 旧L表示电流，H表示互感器，新T表示变压器，A表示电流 |
| 互感器（电压） | YH | TV | 旧Y表示电压，H表示互感器，新T表示变压器，V表示电压 |

注意：旧符号在不同时期、不同行业可能有细微差异，新符号以GB/T 20939-2007《工业系统、装置与设备以及工业产品 结构原则与参照代号》为准。

二、二次接线图的基本识别方法

二次接线图是用于表示二次设备（如继电器、仪表、控制开关等）之间电气连接关系的图纸。主要分为原理图、展开图和安装接线图。识别步骤如下：

1. 看图纸标题栏和说明：明确图纸类型、作用、电压等级及特殊要求。
2. 识别元器件符号：根据文字符号确定元器件类型。如上表所示，重点区分K（继电器）、KM（接触器）、QF（断路器）等。
3. 分析回路：从电源出发，沿回路查看经过的元器件、触点及连接关系。展开图中，同一元器件的线圈和触点画在不同位置，需通过相同文字符号关联。
4. 注意触点状态：未通电或未动作时的状态为“常态”，即动合（常开）触点断开，动断（常闭）触点闭合。
5. 看标号与端子：安装接线图中，端子标号、线号是现场接线的依据。
6. 结合一次图：二次回路服务于一次系统，需了解一次设备运行方式。

三、继电器在二次接线图中的识别

继电器是二次回路的核心元件，按其功能可分为：

• 电流继电器（KA）：反映电流大小，常用于过流保护。旧符号LJ。
• 电压继电器（KV）：反映电压大小，用于过压/欠压保护。旧符号YJ。
• 时间继电器（KT）：延时动作，用于时间控制。旧符号SJ。
• 中间继电器（KM或K）：增加触点数量或容量，传递信号。旧符号ZJ。
• 信号继电器（KS）：动作后发出信号，如掉牌。旧符号XJ。
• 热继电器（FR）：过载保护，旧符号RJ。

识别要点：

1. 线圈符号：矩形框，内标文字符号。如KA表示电流继电器线圈。
2. 触点符号：动合触点（常开）为断开的两条平行线，动断触点（常闭）为闭合的带斜线平行线。
3. 延时触点：在触点符号上加半圆弧或钟表形符号，并注明延时方向。
4. 文字符号标注：线圈和触点均标注同一符号，如KA1、KA2等，数字区分不同继电器。

四、元器件组在二次接线图中的识别

元器件组指具有同一功能或安装在一起的多个元器件。常见组别：

• 继电器组：如KA1~KA3构成过流保护组，其线圈并联或串联在电流互感器二次侧，触点串联在跳闸回路。
• 控制开关组：如SA转换开关，多对触点实现复杂控制。
• 信号灯组：HL1~HLn，指示不同状态。
• 端子排组：X1、X2等，集中接线。

识别方法：

1. 按功能块划分：将图纸分为保护、控制、信号、测量等模块。
2. 追踪公共线：如+KM、-KM（电源小母线）、信号小母线等。
3. 利用编号：线号相同表示同一根线，回路编号如1、2、3…或101、102…有固定规律（如101为跳闸回路）。
4. 参考展开图：展开图按回路展开，同一元器件不同部分分离，需结合文字符号查找。

五、实例分析

以典型过流保护二次接线图（展开图）为例：

• 电流互感器TA二次侧接电流继电器KA1~KA2线圈。
• KA1、KA2动合触点并联后接时间继电器KT线圈。
• KT延时动合触点接信号继电器KS线圈及中间继电器KM线圈。
• KM动合触点接断路器QF跳闸线圈YT。
• 信号继电器KS动合触点接信号灯HL。

读图时，先认清KT、KS、KM等新符号。如KA触点动作→KT线圈得电→KT延时后触点闭合→KS和KM线圈得电→KM触点闭合→QF跳闸；同时KS触点闭合→HL亮，发出跳闸信号。

六、新旧符号转换的注意事项

1. 旧图中常以J表示所有继电器，新图细分K、KA、KT等，需按功能理解。
2. 旧图中L、Y等前缀常见，新图统一以K开头。
3. 部分符号如D（二极管）新标准中为V，易混淆。
4. 阅读老图纸时，建议同时参考设备说明书及旧标准。

七、

掌握电气常用新旧文字符号对照表，是识别二次接线图的第一步。重点区分继电器类的ka、kv、kt、ks及接触器km等新符号，理解其实际功能。读二次图时，应结合回路分析、触点状态判断及标号追踪，逐步建立起对继电器与元器件组之间逻辑关系的清晰认识。通过反复练习典型回路，可以快速提升识图能力，为电气系统设计、调试与维护打下坚实基础。
